Конфигурация мельницы для измельчения фосфорного рудника: ключевое оборудование и технологический процесс
Введение
Фосфорная руда является важным сырьем для производства удобрений и промышленных химикатов, и для достижения оптимального извлечения компонентов и их активности необходима тонкая мельническая обработка. Процесс измельчения напрямую влияет на эффективность последующих процессов, качество продукции и операционные затраты. В данной статье рассматриваются основные конфигурации оборудования и технологические аспекты обработки фосфорной руды, а также предлагаются решения, направленные на повышение производительности мельнических установок.
Характеристики фосфородобных руд и сложности при их измельчении
Фосфорная руда обычно содержит минералы апатит различной твердости (по шкале Мохса от 5 до 5,5) и абразивности. Процесс измельчения должен учитывать ряд сложностей:
- Размер подачи материала переменныйРуда из моих месторождений может варьироваться от мелких частиц до крупных кусков размером более 50 миллиметров.
- Требования к точности целевого результатаБольшинство приложений требуют сетки с размером ячеек от 80 до 400 меш (180–38 мкм) для непосредственного использования или химической обработки.
- Чувствительность к влагеВлага на поверхности может приводить к образованию комочков и снижать эффективность помола.
- Абразивное износовое воздействиеВысокое содержание кварца в некоторых россылах ускоряет износ оборудования.
- Энергетическая интенсивность: Процесс шлифовки обычно потребляет от 30 до 50% всей энергии, затрачиваемой на обработку материалов.

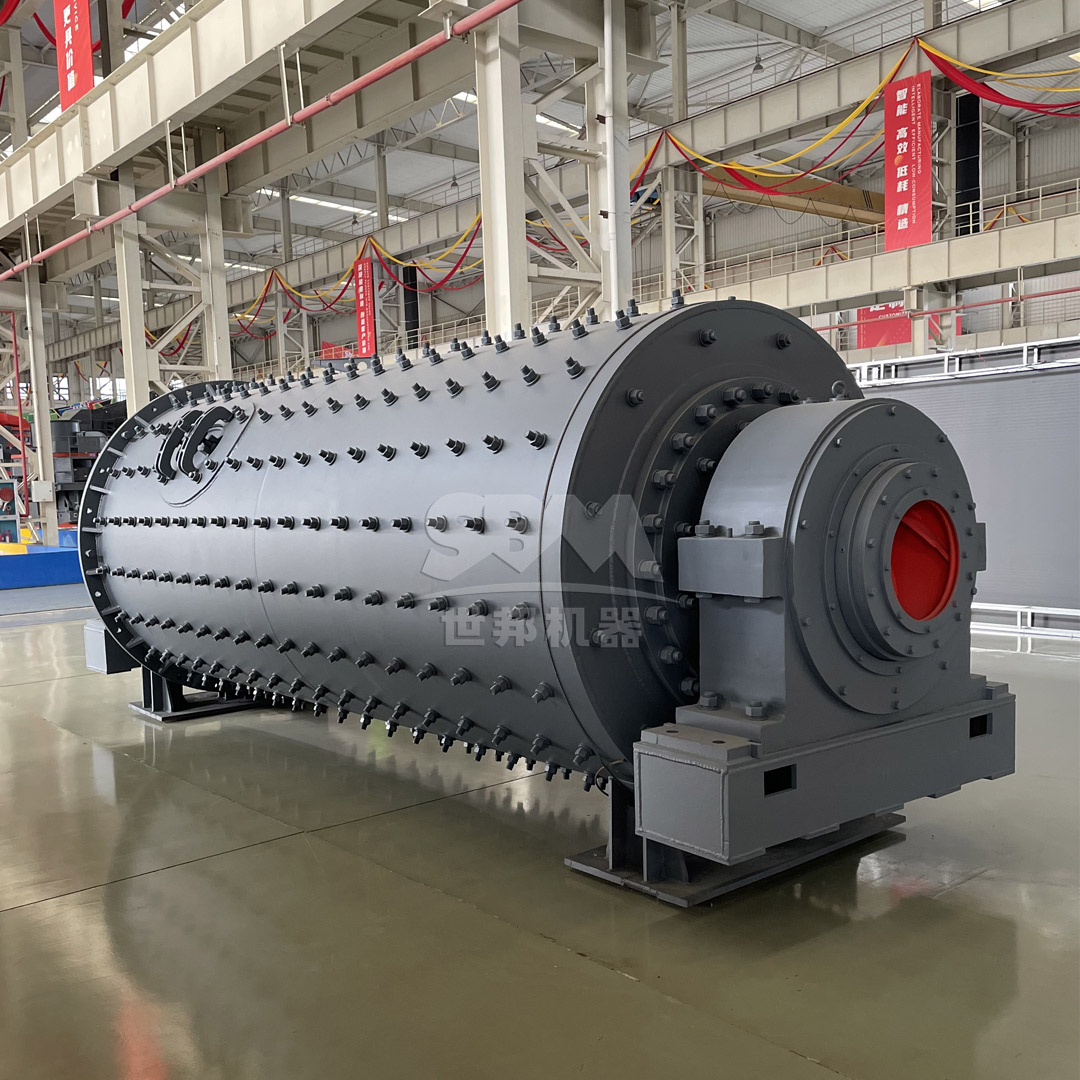

Обзор потока процесса шлифования
Полная система измельчения фосфородобных руд включает в себя несколько этапов:
- Первичное измельчениеЧелюстные или винтовые дробилки сокращают размер зерна до менее 100 мм.
- Промежуточное хранениеЁмкость буфера обеспечивает непрерывную подачу сырья в мельницу.
- Предмельничание(Опционально): Мельницы с молотками или вертикальные предварительные измельчители для первоначального уменьшения размера материала
- Тонкое измельчениеОсновное оборудование для шлифовки с целью достижения требуемой точности резания
- КлассификацияСепараторы воздуха или экраны для контроля размера продукции
- Коллекция продуктовЦиклоны и фильтры типа «мешковая камера» для восстановления порошка
- Хранение и упаковкаСилосы и системы упаковки готовой продукции
Критерии выбора ключевого оборудования
Выбор подходящего оборудования для шлифовки требует оценки нескольких факторов:
Требования к производственной мощности
Требования к пропускной способности определяют размеры и конфигурацию оборудования. Для малых предприятий (мощностью <5 т/ч) можно использовать мельницы с маятниковым механизмом, в то время как крупные заводы (мощностью >30 т/ч) обычно применяют вертикальные роликовые мельницы или системы из гранулировочных мельниц с шариковыми барабанами.
Технические характеристики точности
Точность изготовления продукта определяет выбор типа мельницы. Для грубого помола (45–100 меш) можно использовать более простое оборудование, в то время как для ультратонкого помола (более 325 меш) необходимы специализированные мельницы с встроенной системой сортировки.
Содержание влаги
Системы сухого помола требуют, чтобы влажность руды составляла менее 5%. При более высокой влажности необходимы системы осушения или альтернативные методы влажного помола.
Устойчивость к износу
Абразивные руды требуют использования мельниц с особенно высоким уровнем защиты от износа благодаря закаленным сплавам или сменимым компонентам, устойчивым к износу.
Энергосбережение
Современное оборудование для шлифовки должно снижать энергоемкость за счёт оптимизированных механизмов шлифовки и интеллектуальных систем управления.
Рекомендуемое оборудование для шлифовки
Для среднего и тонкого помола (45–325 сит)
Это текст, который не содержит HTML-тегов. Если у вас есть HTML-код, который нужно отобразить, пожалуйста, предоставьте его в виде обычного текста без специальных символов или разметки.Мельница серии MTW с трапециевидным роторомЭто отличное решение для измельчения фосфорного рудника средней тонкости. Его технические преимущества включают:
- Дизайн лопаты, устойчивой к износуСочетание лопастей лопаты снижает затраты на техническое обслуживание.
- Оптимизация изогнутых воздуховодовСнижает потери энергии в потоке воздуха благодаря эффективности передачи данных, составляющей 98%.
- Интегрированная передача с коническими зубчатыми колесамиЭкономит место и снижает затраты на установку.
- Структура с устойчивыми к износу спиральными элементамиЗатраты на техническое обслуживание сократились на 30%.
Мельница MTW обладает высокой гибкостью применения при переработке фосфорного рудника, так как её производительность составляет от 3 до 45 тонн в час, а размер заготовки, подлежащей обработке, может достигать 50 мм. Принцип работы мельницы заключается в следующем: основной двигатель приводит в действие шаровые мельничные ролики, которые вращаются вокруг центральной оси, одновременно вращаясь сами по себе, что создает центробежную силу. Лопаты загружают материал в пространство между шаровыми роликами и мельничным кольцом, где формируется слой материала, подвергающийся эффективному измельчению в результате экструзии.
Для ультра-тонкой помолки (сито 325–2500)
Когда требуется сверхтонкий фосфорный порошок,SCM Ultrafine MillОбеспечивает исключительную производительность благодаря следующим преимуществам:
- Высокая эффективность и экономия энергииПроизводительность в 2 раза выше, чем у мельников типа «джет», при одновременном снижении потребления энергии на 30%.
- Высокоточная классификацияВертикальный турбинный сортировочный аппарат обеспечивает точное отделение частиц по размеру.
- Прочная конструкцияРолики из специального материала и шлифовальные кольца в несколько раз увеличивают срок службы устройства.
- Охрана окружающей средыСбор пыли с использованием метода импульсного очищения превышает международные стандарты; уровень шума составляет ≤75 дБ.
Серия SCM обрабатывает материалы размером до 20 мм и производит порошок с размером зерен от 325 до 2500 меш (D97 ≤ 5 мкм). Производственная мощность варьируется от 0,5 до 25 тонн в час в зависимости от модели устройства. Принцип работы заключается в том, что основной двигатель приводит в движение три кольца для мельчения, которые вращаются; материал распределяется по пути мельчения под действием центробежной силы. После прессования и измельчения материал проходит несколько этапов мельчения, а конечное сборание порошка осуществляется с помощью циклонного сборника и системы пульсового удаления пыли.
Конфигурация вспомогательного оборудования
Полные системы шлифовки требуют вспомогательного оборудования для обеспечения оптимальной работы:
Кормушки
Электромагнитные или вибрационные подающие устройства обеспечивают стабильную подачу материала, необходимую для поддержания стабильности процесса шлифовки.
Классификаторы
Динамические классификаторы, интегрированные с мельницами или автономными воздушными сепараторами, обеспечивают точный контроль размера частиц.
Системы сбора пыли
Пылеуловители с импульсным потоком, эффективность которых превышает 99,9%, обеспечивают соблюдение экологических норм и возврат продукта.
Обработка материалов
Барабанные элеваторы, винтовые конвейеры и пневматические системы используются для транспортировки материалов между этапами процесса.

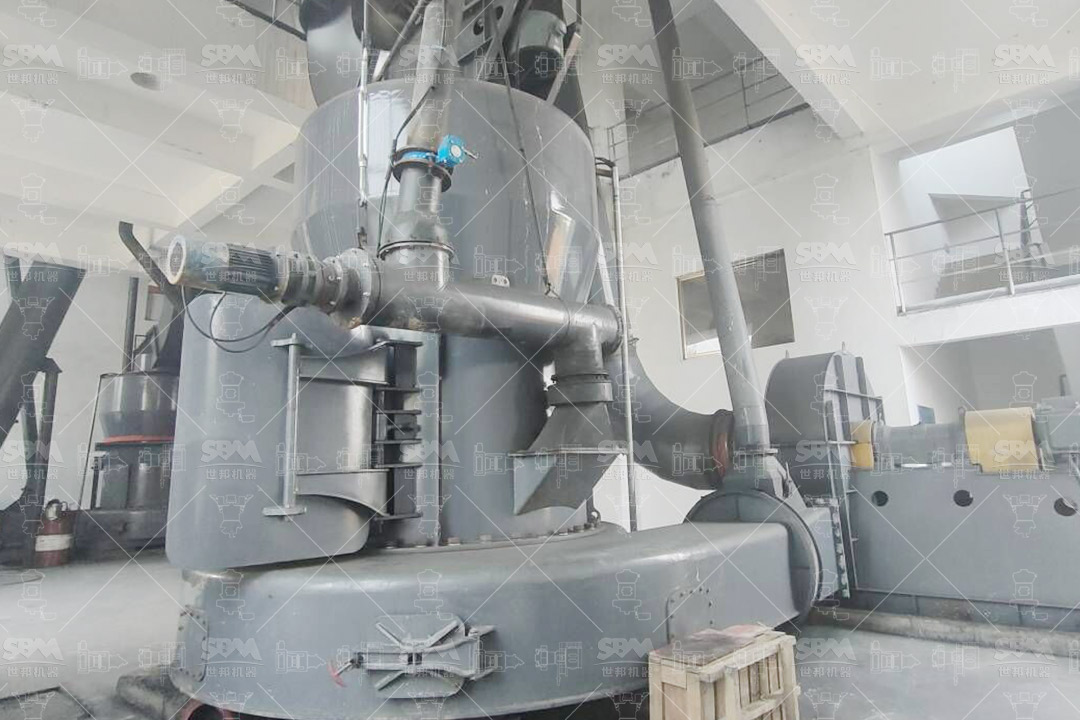

Системы управления
Автоматизация на основе PLC отслеживает и регулирует параметры работы для обеспечения стабильного качества продукции.
Стратегии оптимизации процессов
Для максимизации эффективности шлифования необходимо внедрить ряд передовых практик:
Управление циркулирующей нагрузкой
Оптимальная нагрузка в циркуляционной системе (как правило, 150–250% для систем с замкнутым циклом) обеспечивает достаточную эффективность сортировки и предотвращает чрезмерное измельчение материала.
Оптимизация среды для шлифования
Подходящий размер медиа, его состав и коэффициент заполнения существенно влияют на эффективность шлифования и скорость износа материалов.
Эффективность классификации
Высокоэффективные классификаторы снижают энергопотребление за счёт минимизации избыточной обработки уже подготовленного материала.
Контроль влажности
Поддержание постоянной влажности сырья путем предварительного высыхания или смешивания обеспечивает стабильность работы мельницы.
Рассмотрение вопросов, связанных с техническим обслуживанием
Правильный ремонт продлевает срок службы оборудования и обеспечивает его надлежащую работу:
Мониторинг состояния износостойких компонентов
Регулярная проверка абразивных элементов, вкладышей и сортировочных устройств предотвращает неожиданные простои в работе.
Системы смазки
Системы автоматического смазывания обеспечивают надлежащую защиту подшипников и шестерн в суровых условиях шлифования.
Анализ вибраций
Постоянный мониторинг вибрации позволяет выявить дисбаланс, смещение элементов конструкции или износ компонентов ещё до их полного разрушения.
Прогностическое обслуживание
Продвинутые датчики и аналитические системы предсказывают необходимость технического обслуживания на основе фактических условий работы устройства, а не по фиксированному графику.
Заключение
Подая шлифовку фосфорной руды необходимо тщательно подобрать оборудование и настроить процесс, чтобы добиться наилучших экономических и технических результатов. Мельница серии MTW с трапециевидной конструкцией является отличным решением для выполнения стандартных требований по тонкости измельчения благодаря своей высокой эффективности, долговечности и гибкости в эксплуатации. Для ультратонкого измельчения мельница SCM Ultrafine обеспечивает выдающуюся производительность, точный контроль размера частиц и низкое потребление энергии. Правильный выбор вспомогательного оборудования, оптимизация процесса и соблюдение правил технического обслуживания гарантируют надежную работу и максимальную отдачу от инвестиций в установки по переработке фосфорной руды.
