Проектирование вертикальной производственной линии для переработки минеральных порошков

Введение в технологию вертикальных мельниц в обработке минералов

Промышленность переработки минералов пережила значительные технологические изменения, и системы вертикальных мельниц стали предпочтительным решением для эффективного производства порошков. В отличие от традиционных шаровых мельниц или горизонтальных систем измельчения, вертикальные мельницы обладают более высокой энергоэффективностью, компактным дизайном и точным контролем размера частиц. В этой статье рассматриваются все аспекты проектирования производственной линии с использованием вертикальных мельниц, специально адаптированной для переработки минеральных порошков.

Современная переработка минералов требует всё более тонких порошков с узким диапазоном размеров частиц для использования в строительных материалах, промышленных минералах и производстве передовых материалов. Уникальный механизм измельчения вертикального молота, сочетающий силы сжатия, сдавливания и трения, делает его идеальным инструментом для получения таких высококачественных минеральных порошков с однородными характеристиками.

Ключевые компоненты производственной линии вертикального мельничного завода

Полная вертикальная производственная линия для переработки минерального порошка состоит из нескольких интегрированных подсистем, которые работают согласованно, преобразуя сырье из минералов в порошковые продукты с точным сортированием по размеру частиц.

Система обработки сырья и предварительной обработки

Первый этап включает прием, хранение и подготовку сырья из минералов. К этим действиям обычно относятся:

• Приемные бункеры и хранилища с надлежащей сепарацией для различных типов минералов
• Вибрационные подающие устройства для контролируемой экстракции материалов
• Оборудование для первичного дробления с целью уменьшения размера излишне крупных материалов
• Системы сушки для контроля влажности при переработке влажных минералов
• Системы удаления металлов для защиты оборудования, расположенного ниже по течению

Надлежащий дизайн этой подсистемы обеспечивает стабильные характеристики подачи сырья в мельницу, что крайне важно для поддержания её надежной работы и качества продукции.

Основная часть измельчительной мельницы

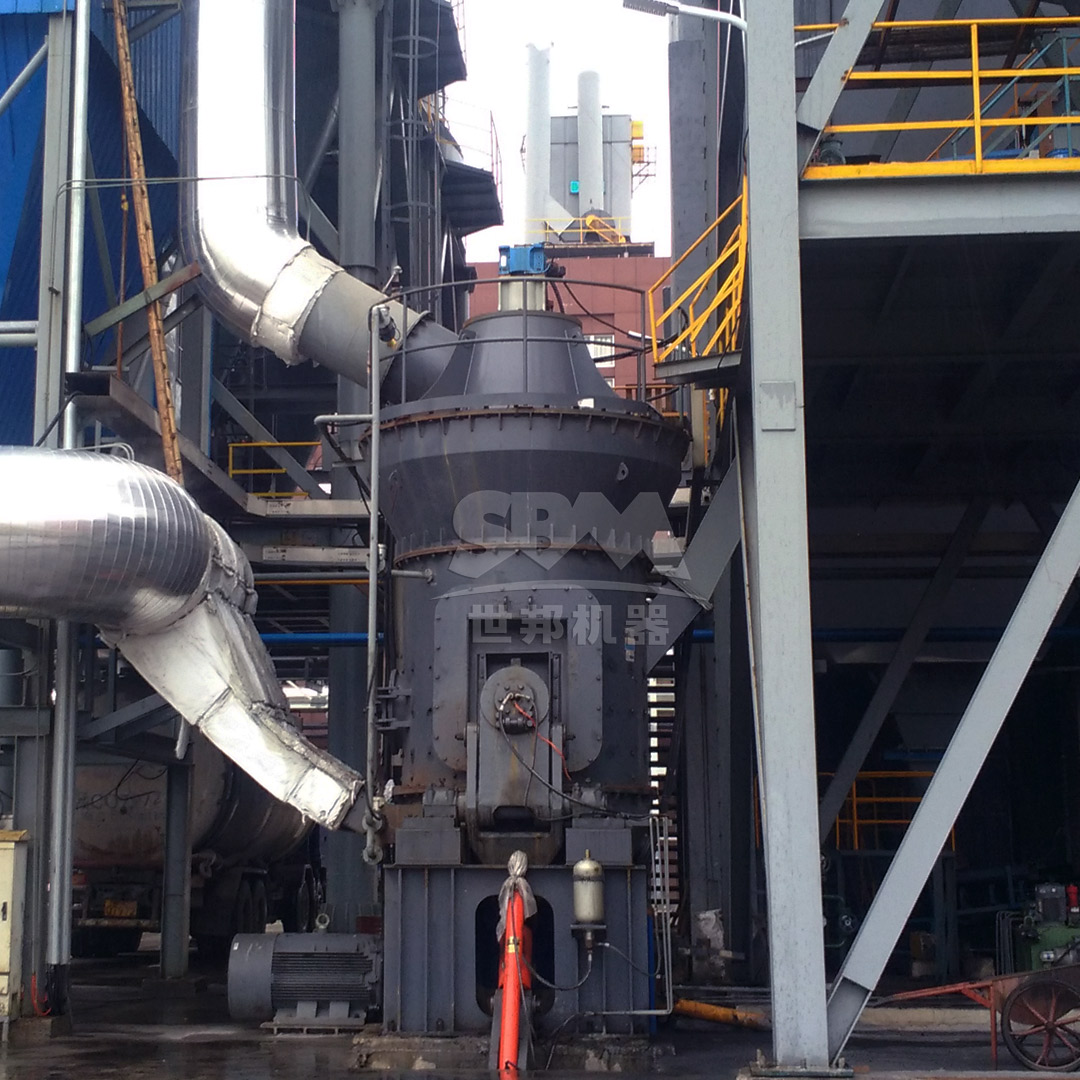

Сердцем производственной линии является сам вертикальный мельничный аппарат. Современные вертикальные мельницы оснащены передовыми конструкциями, которые объединяют в одном компактном устройстве функции измельчения, сортировки и сушки. Механизм измельчения обычно включает в себя несколько измельчающих роликов, воздействующих на вращающуюся поверхность мельницы; это приводит к образованию слоя материала, который измельчается под действием сил сжатия и сдвига.

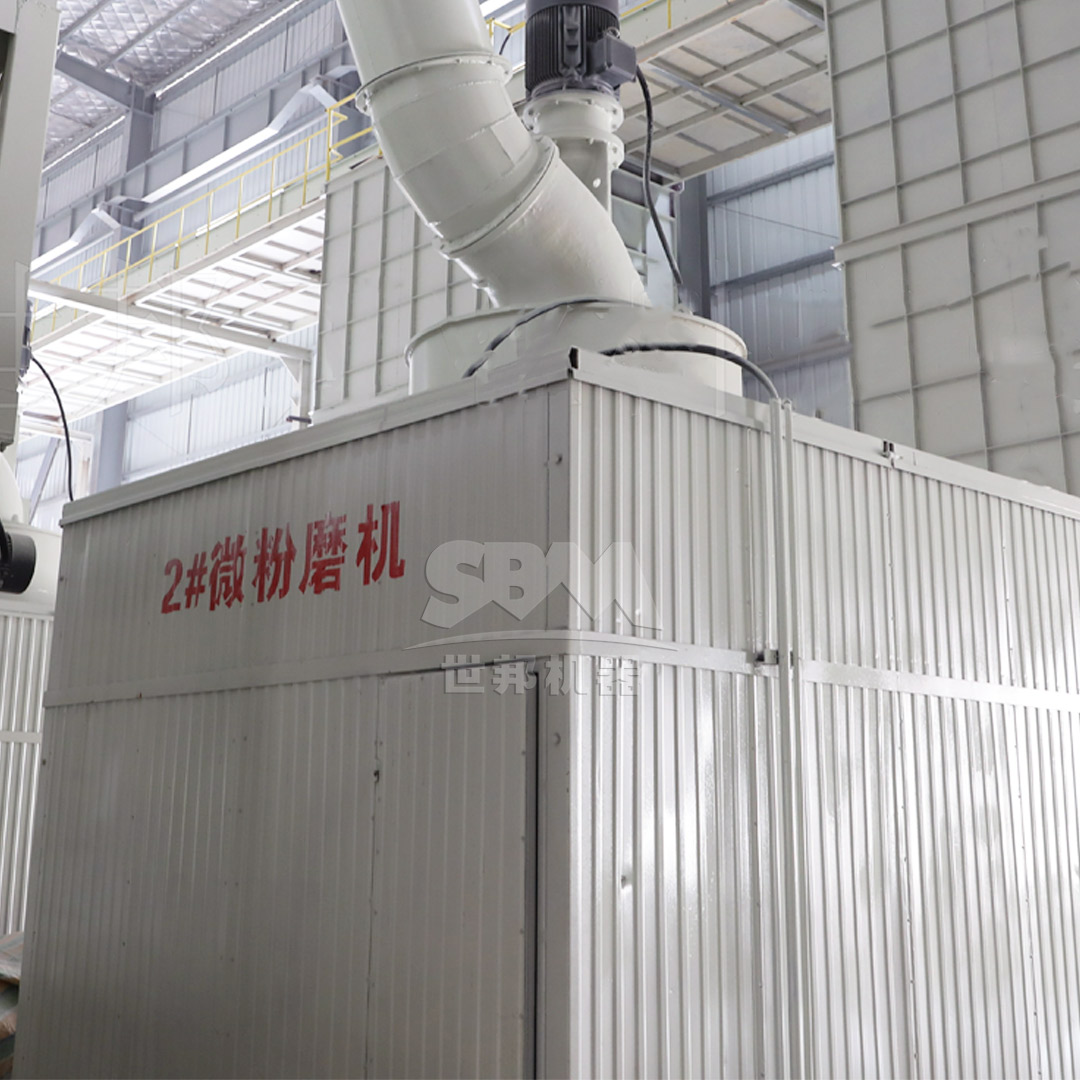

Одним из примеров решений для производства мелкого минерального порошка является наше…Мельница ультратонкого помола серии SCMЭто система мельниц представляет собой вершину технологий помола для процессов, требующих получения крайне мелкой порошковой субстанции. Данная продвинутая система мельниц обладает исключительными характеристиками производительности:

• Размер входных данных: ≤20 мм
• Точность измельчения: 325–2500 сет (D97 ≤ 5 мкм)
• Производственная мощность: 0,5–25 тонн/ч (в зависимости от модели)

Ультратонкий мельниц SCM обладает рядом технологических преимуществ, которые делают ее идеальной для применения в обработке минералов. Ее система измельчения высокой эффективности потребляет на 30% меньше энергии по сравнению с традиционными струйными мельницами, при этом обеспечивает вдвое большую производственную мощность. Интегрированный вертикальный турбинный сортировочный аппарат гарантирует точное получение частиц нужного размера без промешивания крупного порошка, что обеспечивает однородное качество продукта.

Система классификации и разделения

Интегрированные или внешние сортировочные аппараты играют ключевую роль в определении распределения размеров готового продукта. Современные вертикальные мельницы обычно оснащены динамическими сортировочными устройствами, которые позволяют в реальном времени регулировать точки сечения материала для соответствия конкретным требованиям продукта. Эффективность сортировочной системы напрямую влияет на энергопотребление мельничного оборудования, поскольку предотвращает чрезмерное измельчение уже качественного материала.

Сбор и обработка товаров

После классификации качественный продукт собирается с помощью циклонов и фильтров типа “багхауз”. При проектировании этого подсистемного блока необходимо учитывать следующие аспекты:

• Эффективное разделение порошка и газа для максимизации выхода готовой продукции
• Меры по защите от взрывов для горючих материалов
• Охлаждение продукта, если это необходимо для последующей обработки.
• Транспортные системы, обеспечивающие доставку грузов в хранилища

Сбор пыли и контроль загрязнения окружающей среды

Современные предприятия по переработке минеральных ресурсов должны соответствовать строгим экологическим стандартам. Система сбора пыли обычно включает в себя следующие элементы:

• Фильтры типа Pulse Jet Baghouse с высокой эффективностью сбора загрязнений
• Звукоизолирующие конструкции для снижения уровня шумополution
• Системы мониторинга выбросов
• Управление отходами собранной пыли

Дизайнерские аспекты, учитывающие особенности конкретных приложений в области использования минералов

Разные минералы представляют собой уникальные сложности при измельчении и обработке. Конструкция производственной линии должна быть адаптирована под конкретные характеристики обрабатываемого материала.

Твёрдые и абразивные минералы

Для минералов с высокой твердостью и абразивными свойствами (таких как кварц, фельдспат или циркон) конструкция мельницы должна включать следующие элементы:

• Специальные износостойкие материалы для абразивных элементов
• Более высокие требования к мощности
• Усиленные конструктивные элементы
• Современные системы смазки

Мягкие и пластичные минералы

Минералы с низкой твердостью, но обладающие потенциальной пластичностью (например, известняк, гипс или каолин) требуют следующего:

• Специальные абразивные элементы для предотвращения затирания материалов
• Эффективные способности к乾燥у
• Оптимизированное потоки воздуха для предотвращения накопления материалов

Термочувствительные минералы

Некоторые минералы подвергаются нежелательным фазовым переходам при повышенных температурах. Для таких случаев конструкция мельницы должна включать следующие элементы:

• Эффективные системы охлаждения
• Мониторинг и контроль температуры
• Минимальное время пребывания в зоне заточки

Управление процессами и автоматизация

Современные вертикальные производственные линии мельниц оснащены сложными системами управления, которые оптимизируют процесс работы и обеспечивают стабильное качество продукции. К ключевым элементам относятся:

Системы управления на основе PLC

Программируемые логические контроллеры являются основой систем автоматизации и обеспечивают:

• Последовательный контроль процедур запуска и остановки
• Взаимодействие оборудования для обеспечения безопасной эксплуатации
• Получение данных с польевых приборов

Продвинутое управление процессами

Помимо основных методов управления, существуют также более сложные стратегии регулирования и оптимизации, включающие в себя:

• Контроль нагрузки на мельницу на основе потребления электроэнергии или данных акустических датчиков
• Контроль точности изделия путем регулировки скорости работы классификатора
• Оптимизация энергопотребления посредством контроля ограничений

Человеко-машинный интерфейс

Современные контрольные пункты оснащены развитыми системами HMI ( Human-Machine Interface), которые обеспечивают операторам:

• Визуализация процессов в реальном времени
• Диаграммы трендов для основных переменных процесса
• Системы управления сигналами тревоги
• Доступ к историческим данным для анализа производительности

Аспекты энергосбережения

Вертикальные мельницы обладают значительными преимуществами с точки зрения энергосбережения по сравнению с традиционными системами мельничного производства. К ключевым конструктивным аспектам, способствующим повышению энергоэффективности, относятся:

Эффективность механизма шлифования

Принцип дробления с использованием сжатия материала, применяемый в вертикальных мельницах, по своей природе более эффективен, чем методы, основанные на ударах и трении, характерные для шаровых мельниц. Это приводит к следующим преимуществам:

• Снижение удельного энергопотребления на 30–50%
• Снижение расходов на запчасти из-за уменьшения их износа
• Низкие требования к техническому обслуживанию

Интегрированная возможность сушки

Выполнение операций измельчения непосредственно с использованием горячих газов позволяет обойтись без отдельного оборудования для сушки, что снижает необходимость в дополнительных затратах и упрощает процесс производства.

• Общее энергопотребление
• Площадь занимаемой оборудованием
• Капитальные инвестиции

Продвинутые системы управления приводами

Современные вертикальные мельницы используют эффективные приводные системы, особенности которых включают:

• Высокоэффективные двигатели
• Приводы с переменной частотой для оптимизации использования энергии
• Планетарные коробки передач с высокой эффективностью передачи

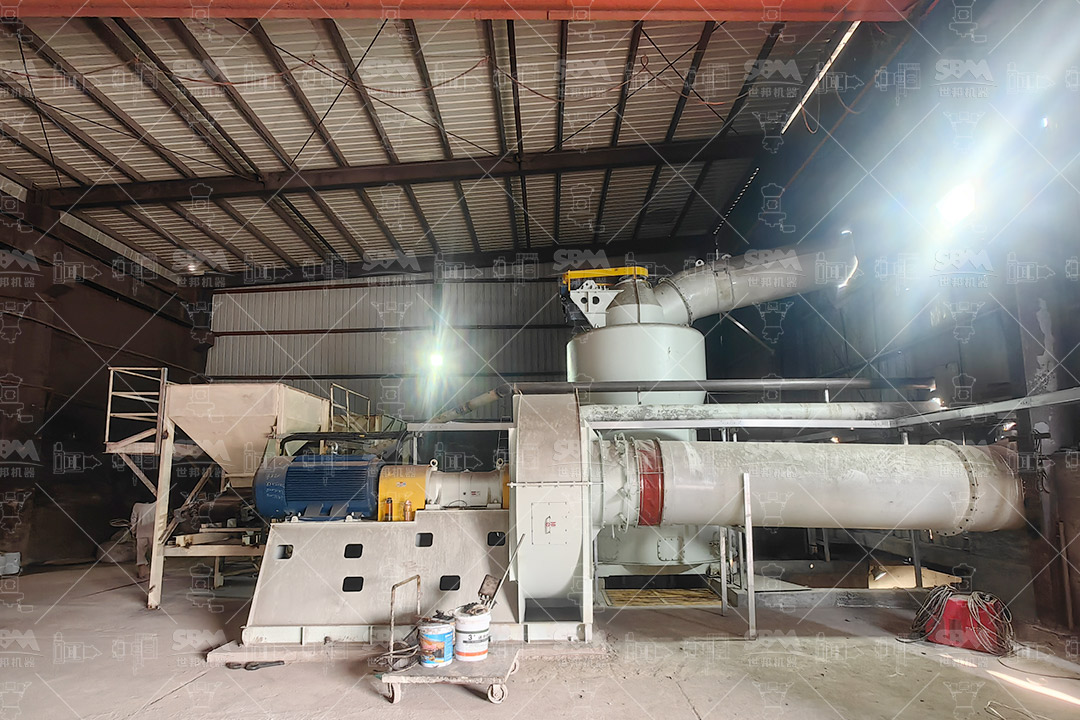

Кейс-студия: внедрение тропециевого мельница серии MTW для обработки карбоната кальция

Для приложений средней точности в обработке минералов мы используем наши…Мельница серии MTW с трапециевидным барабаномПредлагает отличный баланс производительности, эффективности и надежности. Эта современная мельническая система успешно внедрена во многих предприятиях по переработке карбоната кальция по всему миру.

Серия MTW отличается рядом инновационных дизайнерских решений, которые делают ее особенно подходящей для обработки минералов:

• Размер входного элемента: ≤50 мм
• Точность получаемого продукта: 30–325 меш (может достигать 0,038 мм)
• Производственная мощность: 3–45 тонн/ч (в зависимости от модели)

Основные технологические преимущества включают в себя конструкцию лопаты, устойчивую к износу, состоящую из соединенных между собой частей, что значительно снижает затраты на техническое обслуживание, а также оптимизацию изогнутого воздушного канала, которая уменьшает потери энергии воздушного потока и повышает эффективность передачи движения. Коническая шестерня обеспечивает эффективность передачи до 98%, что позволяет экономить место и снижать затраты на установку устройства.

Принцип работы заключается в том, что основной двигатель приводит во вращение шаровой барабан, который вращается вокруг центральной оси, одновременно самой двигаясь и создавая центробежную силу. Лопата подаёт материал в пространство между шаровым кольцом и барабаном, образуя слой материала; эффективное измельчение достигается за счёт экструзионных процессов, а система сортировки точно контролирует степень тонкости продукта.

Техническое обслуживание и операционные аспекты

Правильное планирование технического обслуживания крайне важно для максимизации доступности оборудования и минимизации операционных затрат. К ключевым аспектам относятся:

Управление износными деталями

Вертикальные мельницы имеют несколько критически важных компонентов, подверженных износу, которые требуют тщательного управления:

• Шлифовальные ролики и защитные покрытия столов
• Компоненты классификатора
• Лопасти вентилятора и корпус

Технологии прогностического технического обслуживания

Современные стратегии технического обслуживания используют прогностические технологии, такие как:

• Анализ вибраций вращающегося оборудования
• Термография для электрических и механических компонентов
• Анализ масла для систем смазки
• Измерения толщины износуемых деталей

Операционные передовые практики

Внедрение стандартизированных операционных процедур обеспечивает:

• Состоятельное качество продукции
• Увеличение срока службы оборудования
• Сниженное потребление энергии
• Улучшенные показатели безопасности

Экологические и safety соображения

Современные предприятия по переработке минералов должны решать множество экологических и безопасностных проблем:

Контроль пыли

Комплексные меры по контролю пыли включают:

• Ограждение мест образования пыли
• Эффективные системы фильтрации с использованием пылеуловителей типа «багхаус»
• Регулярные программы выявления и устранения утечек

Контроль шума

Стратегии снижения уровня шума включают в себя:

• Акустические кабины для оборудования с высоким уровнем шума
• Монтажи для изоляции вибраций
• Программы защиты слуха для операторов

Защита от взрывов

Для обработки горючих материалов меры по предотвращению взрывов включают в себя:

• Вентиляция после взрыва
• Системы инертации
• Системы подавления взрывов
• Заземление электропроводящего оборудования

Будущие тенденции в технологиях вертикальных мельниц

Эволюция технологий вертикальных мельниц продолжается с появлением нескольких новых тенденций:

Цифровизация и Промышленность 4.0

Современные цифровые технологии постепенно интегрируются в системы вертикальных мельниц:

• Цифровые двойники для моделирования и оптимизации
• Искусственный интеллект для прогностического технического обслуживания
• Облачный мониторинг производительности

Улучшения в области устойчивости

Будущие разработки сосредоточены на повышении устойчивости следующими способами:

• Дальнейшее сокращение потребления энергии
• Минимизация потребления воды
• Сокращение углеродного следа

Продвинутые материалы

Разрабатываются новые материаловедческие технологии для:

• Компоненты, обеспечивающие более длительный срок службы
• Повышенная устойчивость к коррозии
• Улучшенные тепловые свойства

Заключение

Дизайн производственных линий вертикальных мельниц для переработки минеральных порошков требует тщательного учета множества факторов, включая характеристики материалов, требования к продукту, энергоэффективность, соблюдение экологических норм и возможности технического обслуживания. Современные технологии вертикальных мельниц, представленные нашими моделями SCM Series Ultrafine Mill и MTW Series Trapezium Mill, обеспечивают беспрецедентную производительность и эффективность при выполнении различных задач в области переработки минералов.

Благодаря применению передовых принципов мельничного процесса, точных технологий сортировки и комплексных систем автоматизации эти мельницы способны производить высококачественные минеральные порошки с одинаковыми характеристиками, при этом минимизируя потребление энергии и воздействие на окружающую среду. По мере развития технологий вертикальные мельницы, несомненно, будут играть всё более важную роль в отрасли переработки минералов, способствуя повышению производительности, устойчивости и качества продукции.

Успешная реализация производственной линии вертикальных мельниц требует тесного сотрудничества между поставщиками оборудования, инженерными компаниями и операторами заводов, чтобы обеспечить правильную интеграцию всех компонентов системы и ее оптимизацию под конкретные условия использования. Благодаря правильному проектированию, монтажу и эксплуатации системы вертикальных мельниц могут обеспечивать надежную работу на протяжении десятилетий, одновременно соответствуя меняющимся требованиям горнодобывающей промышленности.
