Оптимизация работы контрольного зала для процесса измельчения сверхтонкого порошка шлака в вертикальных валковых мельницах: экспертный анализ

Введение

Производство сверхтонкого шлакового порошка представляет собой важнейший этап в изготовлении современных строительных материалов, поскольку способствует повышению эксплуатационных характеристик бетона и цемента. Вертикальные роликовые мельницы (VRM) стали предпочтительной технологией для этого процесса благодаря своей высокой энергоэффективности, точному контролю размера частиц и гибкости в эксплуатации. Однако для достижения оптимальных результатов необходимы сложные системы управления, опирающиеся на передовые знания в области технологий, возможности мониторинга в реальном времени и интеллектуальные системы автоматизации. В данном анализе рассматриваются основные аспекты, которые необходимо учитывать при оптимизации работы систем управления, в частности в условиях производства сверхтонкого шлакового порошка.

Важность производства сверхтонкого порошка шлака

Гранулированный шлак из доменной печи, при измельчении до ультратонкого состояния (обычно 400–600 м²/кг по шкале Блейна или 325–2500 меш), обладает отличными цементирующими свойствами, которые значительно улучшают характеристики бетона. Процесс измельчения превращает этот промышленный побочный продукт в ценный добавочный цементирующий материал, повышающий долговечность конструкций, снижающий их пористость и способствующий развитию прочности бетона в течение длительного времени. Экономические и экологические преимущества использования шлака привели к росту спроса на высококачественный ультратонкий шлаковый порошок, что усиливает внимание к эффективным и надежным производственным процессам.

Технология вертикальных валковыхмельниц для измельчения шлака

ВРМ (Вириальные Роликовые Мельницы) обладают значительными преимуществами по сравнению с традиционными системами шаровых мельниц для измельчения шлака. Основной принцип их работы заключается в комминуции материала между вращающимся столом и роликами под действием гидравлического давления. Такой механизм обеспечивает более высокую энергоэффективность, лучшую способность к сушке влажного шлака и более точный контроль размера получаемых частиц. В частности, при обработке шлака ВРМ необходимо обрабатывать материалы с высоким уровнем абразивности и содержанием влаги, при этом сохраняя стабильное качество готового продукта.

Современные вертикальные мельницы (ВРМ) для измельчения шлака оснащены рядом ключевых конструктивных особенностей: валками для измельчения под высоким давлением с современной защитой от износа, эффективными системами разделения с переменной скоростью вращения ротора, надежными приводными установками, способными справляться с колебаниями нагрузки, а также полным набором приборов для контроля процесса. Интеграция этих технологий позволяет получать порошок шлака с точно контролируемой степенью мелкости и оптимальной морфологией частиц, подходящий для использования в цементообразующих материалах.

Операции в контрольном зале: ключевые параметры и мониторинг

Эффективная работа контрольного центра для обработки шлака с использованием VRМ требует постоянного мониторинга и регулирования нескольких взаимосвязанных параметров. Основные контрольные переменные включают в себя:

Скорость подачи мельника и её стабильность

Поддержание стабильной скорости подачи сырья крайне важно для нормальной работы мельницы. Изменения количества или свойств сырья могут привести к проблемам с вибрацией, колебаниям качества продукции и увеличением энергопотребления. Современные системы управления используют расходомеры массового потока и индикаторы уровня бункеров для поддержания оптимальных значениях скорости подачи, одновременно компенсируя изменения свойств материала.

Давление при шлифовке и толщина слоя материала на поверхности станка

Гидравлическое давление в процессе шлифования должно быть оптимизировано для обеспечения эффективного измельчения без чрезмерных вибраций. Операторы системы контроля отслеживают тенденции изменения давления и регулируют параметры работы машины в зависимости от требований к степени тонкости получаемого продукта и показателей стабильности работы шлифовального аппарата. Мониторинг толщины слоя материала на рабочей поверхности с использованием метода измерения разницы давлений предоставляет важную информацию о эффективности процесса шлифования.

Эффективность классификации

Динамический сепаратор представляет собой важный компонент для достижения желаемой степени точности обработки продукта. Операторы контрольной комнаты должны отслеживать и регулировать скорость работы сепаратора, скорость потока воздуха, а также уровень отбраковки, чтобы поддерживать оптимальную эффективность сортировки. Современные системы используют анализаторы размера частиц для получения реального времени информации о качестве продукта.

Контроль температуры

Измельчение шлака часто требует одновременной сушки с процессом измельчения. Температуры входящих и выходящих газов необходимо тщательно контролировать для оптимизации эффективности сушки, избегая при этом проблем, связанных с накоплением материала или чрезмерным конденсацией влаги. Оптимальный профиль температур зависит от содержания влаги в шлаке и параметров работы мельницы.

Мониторинг вибраций

Вентиляторы жидкостного охлаждения (VRM – Voltage Regulation Modules) подвержены воздействию вибраций, которые могут привести к механическим повреждениям и неплановым перебоям в работе. Современные системы мониторинга вибраций позволяют заблаговременно выявлять возникающие проблемы, что дает операторам возможность принять корректирующие меры ещё до того, как потребуется остановка оборудования. Анализ данных о вибрациях помогает разрабатывать стратегии предварительного технического обслуживания (прогностического обслуживания).

Стратегии продвинутого управления процессами

Современные контрольные пульты используют сложные автоматизационные стратегии, которые выходят за рамки обычных логических циклов управления типа PID. Системы моделирующего прогнозного контроля (MPC) применяют математические модели процесса шлифовки для предсказания поведения системы и одновременной оптимизации нескольких параметров. Такие передовые контроллеры позволяют поддерживать качество продукции при минимизации расходов энергии и максимизации производственной эффективности.

Экспертные системы, встроивающие алгоритмы искусственного интеллекта и машинного обучения, могут определять оптимальные режимы работы на основе исторических данных о производительности. Эти системы способны выявлять тонкие закономерности в операционных данных, которые могут ускользнуть от внимания человека-оператора, что позволяет постоянно совершенствовать процессы и адаптироваться к изменяющимся характеристикам сырья.

Системы обнаружения и диагностики неисправностей (Fault Detection and Diagnosis, FDD) предоставляют дополнительный уровень операционной интеллектуальности, позволяя распознавать возникающие проблемы с оборудованием еще до того, как они приведут к нарушению процессов или непланируемым перебоям в работе. Анализируя тенденции в изменениях нескольких процессуальных параметров, системы FDD могут отличать нормальные вариации процесса от аномальных состояний, требующих вмешательства.

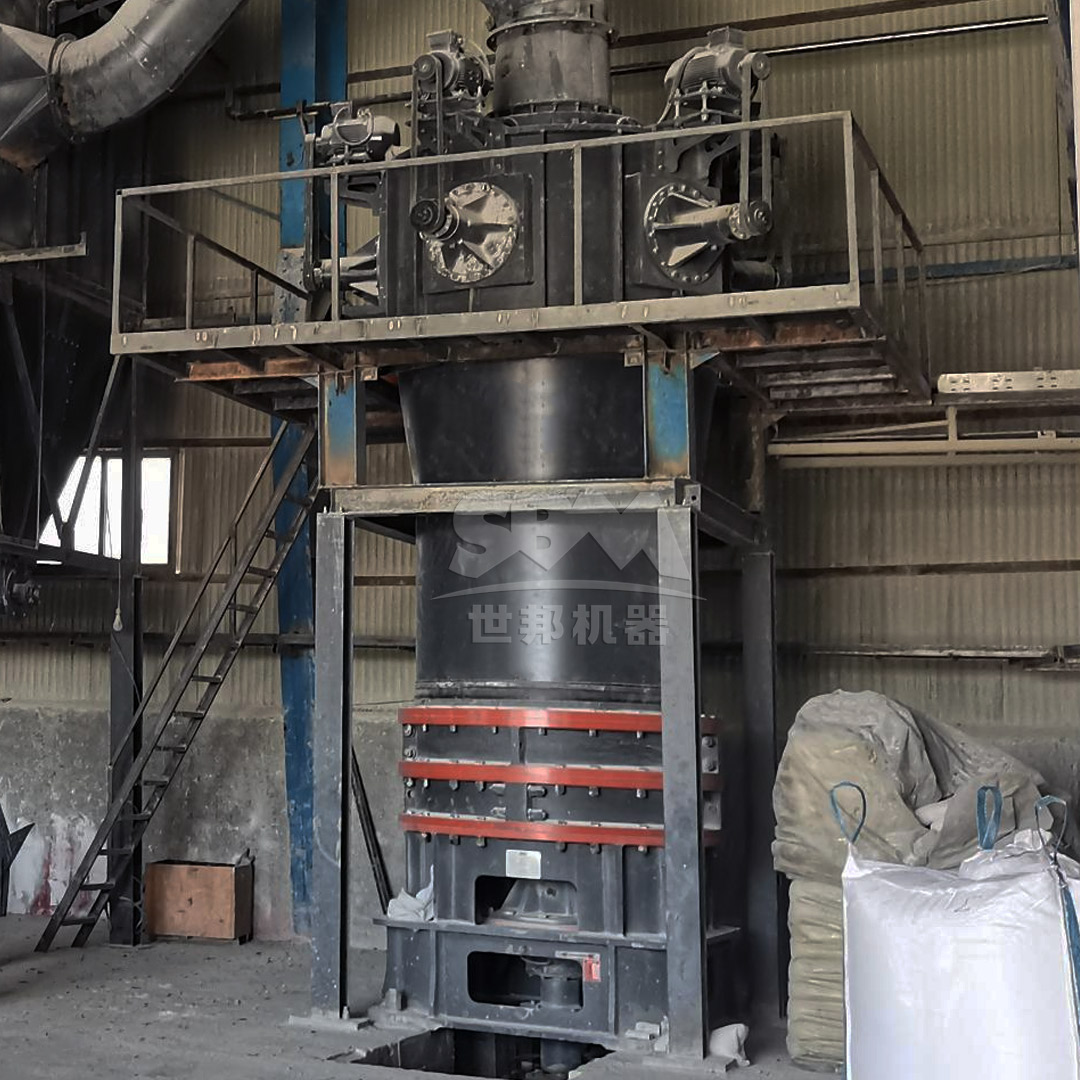

Рекомендуемая технология: Мельница SCM Ultrafine Mill для премиальных приложений

Для операций, требующих использования шлаковой лиофилированной пудры высочайшего качества с исключительным контролем степени ее тонкости, мы рекомендуем наш продукт.Мельница SCM UltrafineЭта передовая система шлифования обеспечивает выдающуюся производительность для случаев применения шлака, требующих уровня тонкости 325–2500 меш (D97 ≤ 5 мкм).

Мельница SCM Ultrafine включает в себя ряд технологических новшеств, особенно полезных для помола шлака: ее вертикальный турбинный сортировочный аппарат обеспечивает точное разделение частиц по размеру без примеси крупного порошка, что гарантирует исключительную однородность продукта. Дизайн специальных роликов и аппаратов для помола увеличивает срок службы при обработке абразивных шлаковых материалов. Интеллектуальная система управления автоматически корректирует рабочие параметры на основе данных о качестве получаемой продукции в реальном времени, обеспечивая стабильность качества независимо от изменений свойств сырья.

Мощность устройств серии SCM варьируется от 0,5 до 25 тонн в час в зависимости от выбранной модели, что обеспечивает их мобильность под различные производственные потребности. Энергосберегающие характеристики системы (потребление в энергии на 30% ниже, чем у щеточных мельниц) позволяют существенно снизить эксплуатационные расходы. Кроме того, экологические показатели устройств соответствуют строгим международным стандартам: эффективность сбора пыли высока, а уровень шума не превышает 75 дБ.

Альтернативное решение: Трапециевидная мельница серии MTW для требований высокой производственной мощности

Для операций, приоритетом которых является высокая пропускная способность при одновременном сохранении качества продукции, нашеМельница серии MTW с трапециевидным корпусомПредставляет собой отличную альтернативу. С производительностью от 3 до 45 тонн в час и возможностью обрабатывать материалы размером до 50 мм, это надежная система измельчения обеспечивает высокую производительность даже в сложных условиях измельчения шлака.

Серия MTW обладает рядом конструктивных особенностей, особенно подходящих для обработки шлака: конструкция лопаты, устойчивой к износу, снижает затраты на техническое обслуживание при обработке абразивных материалов; оптимизация изогнутого воздушного канала минимизирует потери энергии и повышает эффективность передачи. Интегрированная система шестерен обеспечивает эффективность передачи в 98%, что позволяет снизить расход энергии и затраты на установку. Антиизносостойкая конструкция вала повышает эффективность сортировки воздуха и сокращает потребности в техническом обслуживании на 30%.

Принцип работы этой мельницы заключается в использовании центробежной силы для формирования слоя материала между валками и шлифующими кольцами, что обеспечивает эффективное измельчение с контролируемым потреблением энергии. Система сортировки гарантирует стабильное качество продукта; степень его дробности регулируется в диапазоне от 30 до 325 меш (представляющих собой единицы размера сита), что позволяет использовать продукт в большинстве случаев применения шлака.

Человеческий фактор в управлении работой контрольных пунктов

Несмотря на достижения в области автоматизации, человеческий персонал по-прежнему играет ключевую роль в оптимальной работе системы VRM. При проектировании контрольного зала необходимо учитывать человеческие факторы, чтобы операторы могли адекватно реагировать на отклонения в процессе и аномальные условия. Дизайн интерфейса управления должен представлять информацию ясно и понятно, выделяя важные параметры, требующие внимания, и одновременно обеспечивая достаточную информацию для принятия решений.

Программы обучения операторов должны способствовать как развитию теоретических знаний о процессе шлифовки, так и приобретению практического опыта в работе с различными сценариями эксплуатации. Обучение на основе симуляций с использованием цифровых моделей шлифовочных систем позволяет получить ценный опыт без риска для производства. Многостороннее обучение в области механики, электрики и технологических аспектов помогает операторам понять взаимосвязи между компонентами систем ВРМ (Virtual Reality Manufacturing).

Процедуры передачи дел между сменами являются еще одним важным аспектом работы контрольной комнаты. Стандартизированная документация и протоколы коммуникации обеспечивают непрерывность работы между сменами, предотвращая ненужные корректировки или упущение важной информации из данных процессов. Современные системы управления могут автоматически генерировать отчеты о сменах, в которых отражаются ключевые показатели эффективности и значимые события, произошедшие в течение предыдущего периода работы.

Аналитика данных и оптимизация производительности

Обилие данных, доступных в современных системах управления вертикальными герметичными уплотнениями (VRM), открывает возможности для постоянного повышения эффективности их работы благодаря передовым аналитическим методам. Методы статистического контроля процессов позволяют определить диапазоны нормальных колебаний ключевых параметров, что способствует раннему выявлению аномальных условий. Анализ корреляции между рабочими параметрами и показателями качества продукции может помочь найти оптимальные режимы их работы.

Анализ потребления энергии может выявить возможности для повышения эффективности, что вполне может привести к значительному снижению операционных затрат. Путем изучения закономерностей потребления энергии в зависимости от производственной мощности и качества продукции операторы могут определить и устранить условия работы, связанные с высоким энергопотреблением. Также анализ данных может быть полезен при планировании технического обслуживания благодаря прогнозированию износа компонентов на основе их истории использования и характеристик материалов.

Интеграция данных системы управления ресурсами (VRM) с более обширными информационными системами предприятия позволяет осуществлять комплексный мониторинг эффективности работы нескольких производственных подразделений. Такой всесторонний подход способствует принятию оптимизированных решений по планированию производства, планированию технического обслуживания и распределению ресурсов на основе общих целей предприятия, а не только эффективности работы отдельных подразделений.

Будущие тенденции в системах управления VRM

Эволюция технологий управления системами охлаждения процесса плавки (VRM – Voltage Regulation Modules) продолжается; появляются новые тенденции, которые, вероятно, окажут влияние на операции помола шлака. Технология цифровых двойников, позволяющая создавать виртуальные копии реальных систем помола, обеспечивает возможность проведения передовых моделейаний, тестирований и оптимизаций без прерывания производственного процесса. Эти цифровые модели могут предсказывать поведение систем в различных условиях, что способствует принятию операционных решений и проведению тренинговых мероприятий.

Усиление интеграции искусственного интеллекта и машинного обучения позволит улучшить способность систем управления к адаптации к изменяющимся условиям и автономному оптимизированию своей работы. Эти технологии могут выявлять сложные взаимосвязи между рабочими параметрами, которые не всегда очевидны при использовании традиционных методов анализа.

Достижения в области технологий датчиков, особенно в области анализа размера частиц в процессе производства, позволят получать более своевременную информацию о качестве продукции, что способствует более точному контролю за показателями их тонкости. Беспроводные сети датчиков и технологии Промышленного интернета вещей (Industrial Internet of Things, IIoT) расширят возможности мониторинга, одновременно снижая затраты на установку и обслуживание.

Заключение

Оптимизация работы контрольного пункта при измельчении сверхтонкого порошка шлака в вертикальных валковых мельницах требует комплексного подхода, объединяющего передовые технологии, операционный опыт и практики постоянного совершенствования. Сложная взаимодействие множества процессных параметров предполагает применение сложных стратегий управления и наличие хорошо подготовленных операторов, способных интерпретировать поведение системы и вносить необходимые коррективы.

Выбор подходящей технологии помола – например, нашего ультратонкого мельница SCM для премиальных целей или мельницы серии MTW с трапециевидным сечением для требований к высокой производительности – заложает основу для успешной эксплуатации оборудования. Применение передовых стратегий управления процессами при поддержке комплексного анализа данных и учета человеческих факторов позволяет достигать стабильного качества продукции, максимизировать энергоэффективность и снижать эксплуатационные затраты.

По мере того как контрольные технологии продолжают совершенствоваться, внедрение таких новых тенденций, как цифровые двойники, искусственный интеллект и усовершенствованные сенсорные системы, откроет возможности для дальнейшей оптимизации процессов. Сосредотачиваясь как на технологическом прогрессе, так и на повышении качества работы, производители смогут максимизировать выгоду от производства сверхтонкого порошка из шлака, одновременно удовлетворяя все более строгим требованиям современных рынков строительных материалов.
