Процесс измельчения графитового рудника: от дробления до получения мелкого порошка

Введение в переработку графитового сырья

Графит – это природное кристаллическое углеродное вещество, которое играет все более важную роль в современных промышленных областях, от производства литиево-ионных батарей до использования в огнеупорных материалах. Уникальные свойства графита, такие как высокая теплопроводность и электропроводность, смазывающие свойства и химическая стойкость, делают его неотъемлемым материалом во многих сферах. Однако преобразование сырой графитовой руды в готовый мелкий порошок требует сложных процессов измельчения, позволяющих сохранить кристаллическую структуру вещества при одновременном достижении желаемого распределения размеров частиц.

Процесс превращения сырой графитовой руды в тонкий порошок включает в себя несколько этапов уменьшения размера частиц, каждый из которых требует использования специализированного оборудования и точного контроля параметров. В этой статье представлено полное описание всего процесса измельчения графитовой руды, с особым акцентом на этапы от начального дробления до получения конечного тонкого порошка, а также на вопросах выбора оборудования и оптимизации технологического процесса.

Этап 1: Первичное дробление руды графита

Процесс измельчения графитовой руды начинается с первичного дробления, в ходе которого крупные куски сырой руды уменьшаются до удобных для обработки размеров. Для этой первоначальной стадии сокращения размеров обычно используются щековые или круговые дробилки. Цель процесса — превратить руду в частицы размером менее 50 мм, что подготавливает ее к дальнейшему дроблению и последующим операциям мельчения.

Характеристики руды графита сильно различаются в зависимости от месторождения; для обработки листового графита требуются специальные методы, отличные от тех, которые используются при обработке аморфного или жилого графита. Этап первичной дробления должен быть адаптирован под конкретный тип руды с целью избежания чрезмерной измельчения хрупких листовых структур и обеспечения эффективного уменьшения размера более твердых материалов. Надлежащая первичная дробления заложает основу для оптимальной эффективности последующей переработки.

Этап 2: Вторичное дробление и предварительное измельчение

После первичного дробления материал подвергается вторичному дроблению с целью дальнейшего уменьшения размера частиц. На этом этапе для достижения размера частиц в пределах 10–20 мм обычно используются конусные или ударные дробилки. Для некоторых случаев при необходимости дополнительного уменьшения размера частиц может применяться мельница с молотками.

НашСерия hammer millЭти машины обеспечивают отличную производительность при вторичном дроблении графитового рудника. Они перерабатывают материалы размером до 40 мм и могут производить продукт с размером частиц от 0 до 3 мм. Машины оснащены оптимизированным дизайном камеры дробления и износостойкими пластинами из стали с высоким содержанием марганца, которые выдерживают абразивные свойства графитового рудника. Например, модель PC4012-90 с двигателем мощностью 90 кВт обрабатывает от 15 до 40 тонн руды в час и идеально подходит для среднего и крупномасштабного переработки графита.

В процессе вторичного дробления крайне важно контролировать распределение размеров частиц, чтобы обеспечить оптимальные условия для последующих этапов тонкого измельчения. Правильная сортировка на данном этапе может значительно повысить общую эффективность процесса.

Этап 3: Выбор оборудования для тонкой мельчения

Тонкая мельница представляет собой наиболее критический этап в переработке графита, на котором материал приводится в нужную степень измельчения, соответствующую специфическим требованиям применения. Выбор оборудования для измельчения зависит от ряда факторов: желаемого размера окончательных частиц, требований к производственной мощности, а также соображений энергоэффективности и необходимости сохранения кристаллической структуры графита.

Для обработки графита существует несколько технологий шлифования:

Шаровые мельницы для грубого и среднего измельчения

Шаровые мельницы традиционно используются для измельчения графита, особенно при производстве порошков размером от 0,074 до 0,8 мм. Эти вращающиеся цилиндры, содержащие мельническое средство (обычно стальные шары), работают на принципах удара и трения. Хотя шаровые мельницы обладают высокой производительностью и надежностью, они в целом менее энергоэффективны по сравнению с более современными технологиями измельчения и могут не подходить для получения сверхтонких порошков, необходимых для сложных приложений.

Наша серия шаровых мельниц включает модели, такие как GMQG2445, которая имеет эффективный объем 18,2 м³ и мощность 400 кВт, и может обрабатывать от 55 до 10,5 тонн материала в час. В этих мельницах используются шары из высокохромированного сплава стали, а также специальные вкладышные пластины, предназначенные для минимизации загрязнения и максимизации эффективности измельчения.

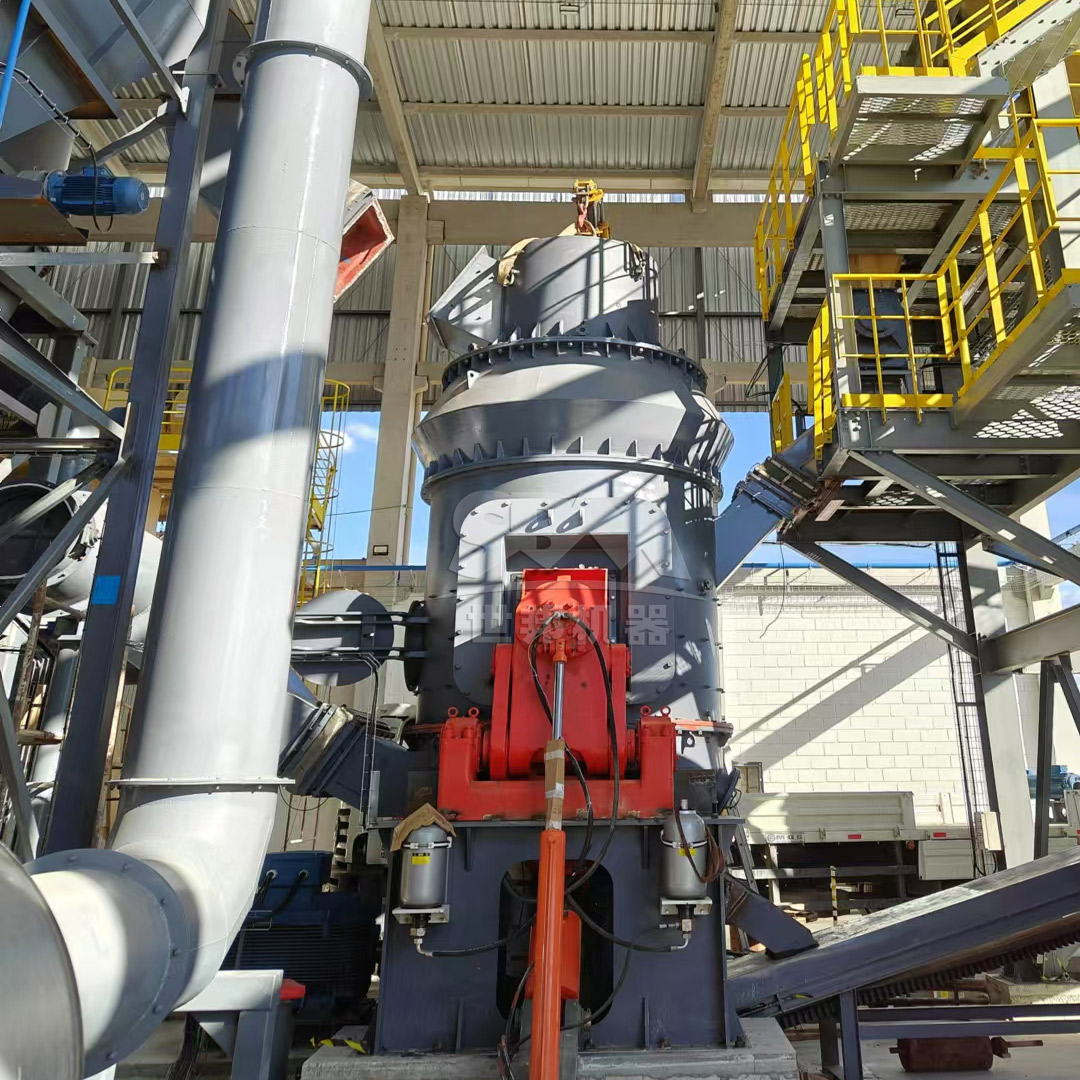

Вертикальные валковые мельницы для эффективного тонкого измельчения

Вертикальные валковые мельницы (VRM) завоевали популярность в переработке графита благодаря своей более высокой энергоэффективности по сравнению с традиционными шаровыми мельницами. Эти установки объединяют процессы измельчения, сушки и сортировки в одном компактном блоке, что обеспечивает значительные преимущества с точки зрения занимаемого пространства и простоты эксплуатации.

НашВертикальные валковые мельницы серии LMЭти мельницы представляют собой вершину технологий измельчения материалов, таких как графит. Они используют уникальный принцип работы: материал подаётся в центр стола для измельчения и транспортируется по дорожке для измельчения под действием центробежной силы. Интегрированный динамический сортировщик обеспечивает точный контроль размера частиц, а компактный дизайн позволяет сократить необходимое пространство для установки на 50% по сравнению с традиционными шаровыми мельницами.

Основные преимущества нашей серии LM для обработки графита включают:

• Потребление энергии на 30–40% ниже по сравнению с шаровыми мельницами
• Можность обрабатывать сырьевые материалы размером до 50 мм
• Производство порошков с размером зерен в диапазоне от 30 до 325 меш (при использовании специальных конфигураций диапазон может быть расширен до 600 меш).
• Производственная мощность варьируется от 3 до 250 тонн в час в зависимости от модели.
• Современные системы управления для обеспечения стабильного качества продукции

Этап 4: Ультратонкое помоление для специализированных применений

Для приложений, требующих использования крайне мелкого графитового порошка (обычно диаметром менее 10 микрон), необходимо специализированное оборудование для его ультратонкого измельчения. К таким приложениям относятся изготовление проводящих покрытий, разработка передовых материалов для батарей и производство высокопроизводительных смазок, в которых распределение размеров частиц и их морфология оказывают важное влияние на эффективность работы продуктов.

НашУльтратонкий мельничик серии SCMЭтот устройство специально разработано для производства ультратонкого графитового порошка с исключительной точностью. Современная система шлифования работает с заготовками размером до 20 мм и позволяет получать порошок с размером отверстий от 325 до 2500 меш (D97 ≤ 5 мкм), что соответствует самым строгим требованиям для использования в передовых технологиях на основе графита.

Техническое превосходство мельницы SCM Ultrafine Mill

Серия SCM включает в себя несколько инновационных функций, благодаря которым она идеально подходит для обработки графита:

Эффективное использование энергии:С производственной мощностью, в два раза превышающей мощность щеточных мельниц, и снижением энергопотребления на 30%, серия SCM представляет собой значительный прогресс в области эффективности измельчения. Интеллектуальная система управления автоматически регулирует рабочие параметры на основе данных о степени тонкости полученного продукта в реальном времени, обеспечивая стабильное качество и минимизируя при этом потери энергии.

Высокоточная классификация:Вертикальный турбинный сортировщик позволяет точно регулировать размер частиц, исключая примеси крупных частиц и обеспечивая однородное качество продукта. Это особенно важно для применения графита, где точное распределение размеров частиц напрямую влияет на характеристики материала.

Прочная конструкция:Специально разработанные материалы для роликов и шлифовальных кольц значительно увеличивают срок службы по сравнению с обычными мельницами. Инновационная конструкция шлифовальной камеры без подшипников повышает надежность работы устройства и снижает потребности в техническом обслуживании.

Соответствие экологическим нормам:Благодаря эффективности сбора пыли, превышающей международные стандарты, и уровню шума, составляющему менее 75 дБ, устройства серии SCM соответствуют самым строгим экологическим требованиям. Конструкция интегрированной звукоизолирующей камеры обеспечивает более безопасную и комфортабельную рабочую среду.

Технические характеристики моделей серии SCM

Серия SCM доступна в нескольких конфигурациях, чтобы соответствовать конкретным производственным требованиям:

• SCM800:Производственная мощность: 0,5–4,5 тонны в час; основной двигатель мощностью 75 кВт
• SCM900:Производственная мощность: 0,8–6,5 тонны в час; основной двигатель мощностью 90 кВт
• SCM1000:Производственная мощность: 1,0–8,5 тонн в час; основной двигатель мощностью 132 кВт
• SCM1250:Производственная мощность: 2,5–14 тонн в час; основной двигатель мощностью 185 кВт
• SCM1680:Производственная мощность: от 5,0 до 25 тонн в час; основной двигатель мощностью 315 кВт

Каждая модель обеспечивает одинаковый уровень высокой точности получаемых результатов (размер ячеек сетки от 325 до 2500) при одновременном увеличении производственных мощностей для удовлетворения потребностей пользователей. Модульная конструкция облегчает техническое обслуживание и возможность будущих модернизаций по мере изменения производственных требований.

Этап 5: Классификация и контроль размера частиц

Эффективная классификация играет ключевую роль в получении графитового порошка с определенным распределением размеров частиц. Современные системы шлифования используют передовые воздушные сепараторы, которые разделяют частицы по размеру, что позволяет точно контролировать характеристики готового продукта.

Для переработки графита используются как механические, так и аэродинамические методы сортировки; выбор технологии зависит от требуемого диапазона размеров частиц и объема производства. После стадии сортировки обычно применяются высокоэффективные циклоны и фильтры типа «мешковая камера» для сбора готовой продукции при одновременном поддержании чистоты оборудования.

Стадия 6: Модификация и функционализация поверхности

Помимо уменьшения размера частиц, многие современные применения графита требуют модификации его поверхности для повышения совместимости с другими материалами или придания определенных функциональных свойств. Распространенные методы модификации включают покрытие различными веществами, окисление для получения расширенного графита или химическую обработку с целью улучшения распределения частиц.

Хотя эти процедуры и не являются строго частью процесса измельчения графита, они часто включаются в современные линии его переработки с целью получения продуктов с повышенными характеристиками, обеспечивающих дополнительную ценность.

Критерии оптимизации процессов

Оптимизация процесса измельчения графита требует тщательного учета нескольких ключевых факторов:

Энергоэффективность

Процессы шлифования обычно составляют значительную долю общего энергопотребления при переработке графита. Использование энергоэффективного оборудования, такого как наши ультратонкие мельницы серии SCM или вертикальные валковые мельницы серии LM, позволяет снизить эксплуатационные затраты и минимизировать воздействие на окружающую среду. Современные системы управления, автоматически регулирующие рабочие параметры в зависимости от характеристик сырья и требований к продукту, дополнительно повышают эффективность процесса.

Сохраняемость качества продукции

Поддержание стабильного качества продукции крайне важно для графитовых порошков, используемых в критически важных приложениях. Современные системы шлифования включают технологии интерактивного мониторинга и управления, которые постоянно корректируют рабочие параметры с целью компенсации изменений в составе сырья или условиях окружающей среды. Высокоточные системы сортировки, применяемые в оборудовании нашей серии SCM, обеспечивают строгое контролирование размера частиц в каждом отдельном партийном производственном цикле.

Контроль загрязнений

Чистота графита крайне важна для многих применений, особенно в электронике и производстве аккумуляторов. Оборудование для шлифовки должно быть спроектировано таким образом, чтобы минимизировать загрязнение, вызванное износом деталей или внешними источниками. Наши шлифовальные станки оснащены специально разработанными абразивными элементами, которые позволяют снизить уровень металлического загрязнения при одновременном обеспечении длительного срока службы.

Экологические и безопасных аспекты

Обработка графита сопряжена с определенными экологическими и безопасностными проблемами, которые необходимо решить путем правильного выбора оборудования и проектирования технологического процесса.

Контроль пыли

Пыль из графита может представлять опасность взрыва и угрозу для здоровья дыхательных путей. Современные системы шлифовки оснащены полноценными системами сбора пыли; наше оборудование использует пульс-джетные пылесосы, соответствующие международным стандартам по контролю выбросов. Полностью закрытая конструкция предотвращает утечку пыли во время нормальной эксплуатации.

Снижение уровня шума

Процессы шлифовки могут создавать значительный уровень шума, который может превышать допустимые нормы для профессионального использования. Наши мельницы оснащены современными технологиями снижения уровня шума; уровень шума обычно составляет менее 75–80 дБ, что способствует созданию более безопасной рабочей среды и сокращению необходимости в дополнительных мерах защиты слуха.

Будущие тенденции в технологиях шлифования графита

Производство оборудования для помола графита постоянно совершенствуется, и несколько новых тенденций влияют на его развитие:

Цифровизация и интеллектуальное производство

Интеграция технологий Интернета вещей (IoT), алгоритмов прогностического обслуживания и передовых систем управления процессами преобразует процессы измельчения графита. Наше новейшее оборудование оснащено функциями подключения, которые позволяют осуществлять удаленный мониторинг, анализ данных и оптимизацию процессов на основе информации о реальных показателях работы.

Основное внимание уделяется устойчивости

Все большее внимание уделяется вопросам устойчивости, что способствует развитию технологий шлифовки, снижающих потребление энергии и воды, уменьшающих выбросы и увеличивающих срок службы оборудования. Дизайн нашего оборудования основан на принципах циклической экономики; используются модульные компоненты, которые легко ремонтировать или модернизировать, а не заменять.

Заключение

Процесс преобразования сырого графитового рудника в мелкий порошок включает в себя сложную последовательность операций дробления и измельчения, каждая из которых требует специализированного оборудования и точного контроля процесса. От начального уменьшения размера руды до получения ультратонкого порошка выбор подходящей технологии крайне влияет на качество продукта, эффективность производства и экономическую прибыльность.

Наш широкий ассортимент оборудования для измельчения, в частности ультратонкомельницы серии SCM и вертикальных валковых мельниц серии LM, предлагает производителям графита передовые решения, адаптированные под особенности этого уникального материала. Благодаря сочетанию высокой энергоэффективности, точного контроля размера частиц и прочной конструкции эти системы позволяют производить графитовую порошок высокого качества, соответствующий самым строгим требованиям применения.

По мере того как графит находит новые применения в передовых технологиях, процессы его измельчения, позволяющие превращать это универсальное вещество в нужную форму, несомненно, будут продолжать совершенствоваться. Инновации будут направлены на повышение эффективности, устойчивости и качества продукции.
